| Plaats van herkomst: | China |
| Merknaam: | ZJHK |
| Certificering: | CE, SGS, CQC, RoHS |
| Modelnummer: | Ha-003-m&ha-003-f/ha-004-m&ha-004-F |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | onderhandelbaar |
| Verpakking Details: | Standaard de Uitvoerkartons |
| Levertijd: | 5 dagen |
| Betalingscondities: | L/C, T/T, Western Union, Paypal |
| Levering vermogen: | 100.000 PCs per maand |
| Volgnummer: | 09200042611 en 09200042711 | ModelType:: | Slim Connector HA-serie |
|---|---|---|---|
| Materiaal: | Polykarbonaat Sabic 3412 PB R. | Draadverbinding: | Schroef. |
| Huizen: | H3A-serie | OEM's: | Voorziening |
| Contactgegevens: | 3 en 4 | AWF: | 18-14 |
| Markeren: | 10A Schroef zware elektrische verbindingen,09200042611 Elektrische aansluitingen voor zware installaties,5 pin zware elektrische connectoren |
||

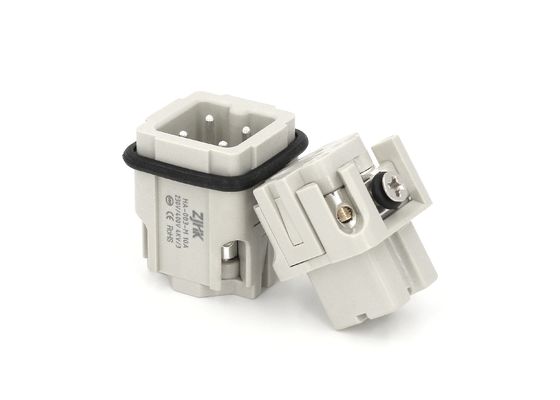

4pin 10A schroef zware beëindiging draad connector HA 5 pin connector
Inzetstukken, schroefbeëindiging, mannelijk en vrouwelijk, polycarbonaat, RAL 7032 (kristalgrijs), nominale stroom: 10A
Grootte: 3 A,
Contactpunten: 3, Leider doorsnede: 1,0... 2,5 mm2,
met een breedte van niet meer dan 50 mm
Een zware aansluiting maakt een effectieve elektrische en mechanische verbinding voor verschillende industriële toepassingen.de zware aansluitingen bieden een IP65-bescherming tegen ruwe omgevingen en besparen 30~50% arbeidskosten bij installatie en onderhoudDaarom wordt het op grote schaal gebruikt in machines, elektrische besturing, spoorvervoer, automatisering, robotica, windenergie en distributie.
|
Specificaties |
DIN EN 60664 |
|
DIN EN 61984 |
|
|
Invoegsels |
|
|
Aantal contacten |
3,4 (16x2) + PE |
|
HA-003/004 |
|
|
Geslacht |
Man en vrouw |
|
Nominale stroom |
10A |
|
Verontreinigingsgraad |
Ⅲ |
|
Of... |
10A 250V 4KV 3 |
|
HA-010/016/032 |
|
|
Geslacht |
Man en vrouw |
|
Nominale stroom |
16A |
|
Nominale spanning |
250 V |
|
Nominale impulsspanning |
4KV |
|
Verontreinigingsgraad 2 Ook |
16A 230/400V 4KV 2 |
|
Nominale spanning Acc. tot UL Csa |
600 V |
|
Isolatieweerstand |
≥ 1010Ω |
|
Materiaal |
Polycarbonaat |
|
Beperkende temperatuur |
-40°C...+125°C |
|
Mechanisch werkende paringscycli |
≥ 500 |
|
Materiaal van de contacten |
koperen legering |
|
Oppervlakte |
met een breedte van niet meer dan 15 mm |
|
Contactweerstand |
≤ 1mΩ |
|
Schroefterminal |
|
|
Draadmeter |
1.0-2,5 mm2 |
|
AWG |
18-14 |
|
Tekenmoment |
0.25Nm ((HA-003/004) of |
|
0.5Nm ((HA-010/016/032) |
HA-003/004 230V/400V 10A (schroevendekkers)
HA-003 230V 10A (cage-clamp terminals)
De draagkracht is beperkt door de maximumtemperatuur van de materialen voor inzetstukken en contacten, met inbegrip van eindpunten.
Meet- en testtechnieken volgens DIN EN 60512-5
Ontwerptekening:
Bestelnummer voor H3A Hood&Housing
|
Hood - zijdelingse ingang |
H3A-SE-2B-M20 |
19200031640 |
|
Hood - zijdelingse ingang |
H3A-SE-2B-PG11 |
09200031640 |
|
Hood - Top Entry |
H3A-TE-2B-M20 |
19200031440 |
|
Hood - Top Entry |
H3A-TE-2B-PG11 |
09200031440 |
|
Hood - Top Entry |
H3A-TE-2B-PG13.5 |
09200031441 |
|
Behuizing - Montage van schotels |
H3A-BK-1L |
09200030301 |
|
Behuizing - Schot Montage met metalen hoes |
H3A-BK-1L-MCV/M |
09200030305 |
|
Behuizing - Schot Montage met metalen hoes |
H3A-BK-1L-MCV/F |
09200030306 |
|
Behuizing - Schot Montage met zijdelingse toegang |
H3A-BK-1L-SE |
09200030801 |
|
Behuizing - Oppervlaktebevestiging |
H3A-SF-1L-M20 |
19200031250 |
|
Behuizing - Oppervlaktebevestiging |
H3A-SF-1L-PG11 |
09200031250 |
|
Behuizing - Oppervlaktebevestiging |
H3A-SF-1L-PG13.5 |
09200031251 |
|
Behuizing - Oppervlaktebevestiging |
H3A.BC-SF-1L-M20 |
19200031252 |
|
Behuizing - Oppervlaktebevestiging |
H3A.BC-SF-1L-PG11 |
09200031252 |
|
Behuizing - Oppervlaktebevestiging |
H3A.BC-SF-1L-PG13.5 |
09200031253 |
|
Huisvesting - Kabel tot kabel |
H3A-CCT-1L-M20 |
19200031750 |
|
Huisvesting - Kabel tot kabel |
H3A-CCT-1L-PG11 |
09200031750 |
|
Huisvesting - Kabel tot kabel |
H3A-CCT-1L-PG13.5 |
09200031751 |
